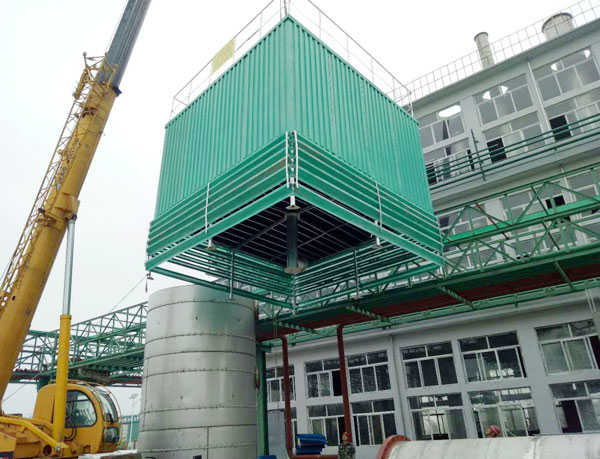

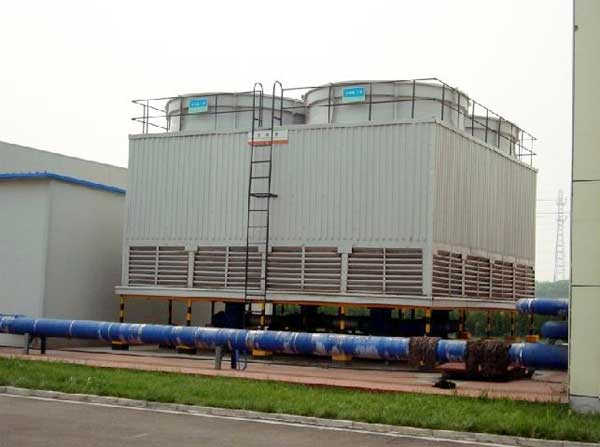

工業型玻璃鋼冷卻塔是由機械工業部第四設計院與清華大學聯合研制的GFNL系列節能型鋼結構方形逆流式玻璃鋼冷卻塔，單格水量為800-4000m3/h，共九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外形美觀、噪聲低、施工安裝周期短，成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

該系列玻璃鋼冷卻塔應用了兩項專利：

    1、“節能型玻璃鋼冷卻塔”它采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能40-52%,居國內外水平。

    2、“方形逆流式冷卻塔用斜梯形波填料”其特征在于斜梯形波靠粘繩索頭形成填料塊，穩定性好、耐久。該梯形波高23mm，依靠安裝頭使片距為30mm，可使填料高由1.0m，增加到1.5m，提高了熱性能。

工業型玻璃鋼冷卻塔組成及其特點：

    塔體受力結構：為鋼結構框架結構，運行時大振幅小于0.14mm，鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆二道。

    圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，美觀、抗老化。

    風筒：為動能回收型，氣流組織合理，效率高、玻璃鋼材質、質輕高強耐腐蝕。

    風機：為航天航空工業部保定螺旋槳廠生產，葉片材質為環氧玻璃鋼，葉片為機翼型，內填料充發泡塑料。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。

    減速機：保定螺旋槳廠生產，水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便、亦有油溫、振動報警裝置。

    電機：為清華大學設計的冷卻塔變扭矩變極變速電機。有防爆和不防爆二種。800及1000型配雙速，1200型以上為三速，節能顯著，稱之為“節能型冷卻塔”。可以通過控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電雙速為40%，三速成50%以上，它運轉管理靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可開中、低速。此時噪聲可下降3-6dB（A）以上。冬季結冰時風機可開低速反轉。因塔內氣溫高可以消冰。冬季開低速也使飄水降到忽略不計的地步。周圍環境不致因結冰形成污染。

    工業型玻璃鋼冷卻塔填料：填料片大波上壓了小波，剛性大、表面積大，對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料 而直接落下。填料上有雙向凹凸安裝頭，組裝粘結牢固、不倒狀、不變形、水質差時也不易粘連堵塞。填料為改性PVC材質，耐溫-35℃～65℃，阻燃。性能符合能源部NDG88-89“冷卻塔塑料淋水填料技術規定”。

配水系統：為管式配水，采用反射Ⅱ型噴頭，進水壓力只要求在進水管中心標高處有1.5m自由水頭即可。

收水器：塔內在水管上用HC150-45偏峰型收水器，收水效果顯著。在高速運行時，飄水量小于0.01%，低速時更可忽略不計。

進水管：按平焊鋼板法蘭（S31.1/32-30）pg=1.0×106pa加工。

水池：本塔下的水池及基礎、預埋鋼板等由用戶負責，水池與塔的聯接基礎及載荷等，本產品說明書已標出，水位應在-0.25～-0.3m為好。水池施工圖也可委托機械工業部第四設計研究院設計。
